Автоматические выключатели

Автоматические выключатели YON и YON MAX

Защитят оборудование от выхода из строя при аварийных ситуациях — избыточном токе, скачках напряжения и коротком замыкании. Гарантия производителя 5 лет.

Автоматические выключатели обеспечивают безопасность электрической системы при скачках тока: не допустят поражения человека разрядом, защитят оборудование
и ключевые энергетические узлы от выгорания.

ДКС предлагает решения для гражданского применения, промышленных комплексов и сложных технологичных электросистем.

Каталог выключателей

Выключатели автоматические "YON MAX" MD63 предназначены для защиты электрических цепей переменного тока от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Выключатели соответствуют требованиям ГОСТ IEC 60898-1.

Номинальный ток: от 1 до 63 А
Отключающая способность: 4.5, 6 кА и 10 кА
Количество полюсов: 1P-1, 2P-2, 3P-3, 4P-4, 1N-1P+N, 3N-3P+N
Характеристика срабатывания: B, C, D
Монтаж: DIN-рейка

MD — модульные автоматические выключатели переменного тока

Модульные выключатели нагрузки "YON MAX" MSD до 100 А предназначены для периодических коммутаций нагрузки в нормальном режиме.
Модульные выключатели нагрузки не имеют защиты от сверхтоков и используются для отключения электрических цепей в решениях для элитных домов, многоквартирных ЖК, ТЦ, коттеджей и объектов социальной инфраструктуры.
Выключатели соответствуют требованиям ГОСТ IEC 60947-3.

Номинальный ток: от 16 до 100 А
Количество полюсов: 1P-1, 2P-2, 3P-3, 4P-4
Монтаж: DIN-рейка

MSD — модульные выключатели нагрузки на DIN-рейку

Выключатели "YON MAX" MDL100 предназначены для установки в электрических цепях переменного тока с целью осуществления защиты от токов утечки, проведения тока в нормальном режиме и редких включений и отключений указанных цепей.
Выключатели MDL100 соответствуют требованиям ГОСТ IEC 61008-1.

Количество полюсов: 2P-2, 4P-4
Значение тока утечки: 10 мА, 30 мА, 100 мА, 300 мА
Номинальный ток: от 16 до 80 А
Защита по синусоидальному дифференциальному току
Монтаж: DIN-рейка

MDL — модульные выключатели дифференциального тока ВДТ (УЗО) на DIN-рейку

Выключатели "YON MAX" MDR предназначены для установки в электрических цепях переменного тока с целью осуществления защиты от токов утечки, перегрузки и короткого замыкания, проведения тока в нормальном режиме и редких включений и отключений указанных цепей.
Выключатели MDR соответствуют требованиям ГОСТ IEC 61009-1.

Максимальный токовый габарит: 32 А и 63 А
Количество полюсов: 1N – 1P+N и 3N - 3P+N
Отключающая способность: 6 кА и 10 кА
Значение тока утечки: 10 мА, 30 мА, 100 мА
Характеристика срабатывания: B и C
Номинальный ток: от 6 до 63 A
Защита по синусоидальному и пульсирующему дифференциальному току
Монтаж: DIN-рейка

MDR — модульные автоматические выключатели дифференциального тока АВДТ на DIN-рейку

Контакторы "YON MAX" MCE и MCM предназначены для частых включений/отключений электрических цепей путем подачи на них управляющего электрического сигнала с целью подключения нагрузки к управляемой электрической цепи. Контакторы не являются защитными устройствами и могут работать только при нормальном режиме работы электрической цепи, для защиты людей и потребителей необходимо сочетать контакторы и защитные аппараты из серии "YON MAX".
Модульные контакторы MCE и MCM соответствуют требованиям ГОСТ IEC 60947-4-1.

Номинальный ток: от 10 до 63 А
Количество нормально разомкнутых/замкнутых контактов главной цепи (НО)/(НЗ): 11 – 1НО+1НЗ, 20 – 2НО, 02 – 2НЗ, 22 – 2НО+2НЗ, 31 – 3НО+1НЗ, 40 – 4НО, 04 – 4НЗ
Род тока катушки управления: АС, DC
Номинальное напряжение питания катушки управления: до 240 В
Монтаж: DIN-рейка

MCE и MCM — модульные электромагнитные контакторы

ACB-выключатели используются в сетях с высокими токовыми нагрузками. Когда возникает короткое замыкание, специальная пневматическая система гасит дугу между контактами. Это предотвращает возгорание, а энергосистема продолжает стабильно работать.

Номинальный ток: от 630 до 6300 А
Количество полюсов: 3, 4
Предельная коммутационная способность: от 50 до 150 кА
Монтаж: выкатное и стационарное исполнение

AD — воздушные автоматические выключатели

MCCB-выключатели встраиваются в электросети со средними токовыми нагрузками. Линейка разработана специально для промышленных комплексов, объектов судоходства и энергетики. Выключатель изготавливается в литом корпусе, имеет тепловые и электромагнитные расцепители.

Номинальный ток: от 16 до 1600 А
Количество полюсов: 3
Предельная коммутационная способность: от 10 до 85 кА
Монтаж: выкатное, втычное и стационарное исполнение

MDE, MD — автоматические выключатели в литом корпусе

Модульные автоматические выключатели (МСВ) — универсальные устройства для электросетей с небольшими токовыми нагрузками. Аппараты серии MCB применимы как на жилых объектах, так и в промышленном секторе.

Номинальный ток: от 1 до 125 А
Предельная коммутационная способность: 6 и 10 кА
Количество полюсов: 1, 1+N, 2P, 3P, 3+N,4P
Характеристика срабатывания: B, C, D
Монтаж: DIN-рейка

MD — модульные автоматические выключатели

RCBO — устройства дифференциальной защиты. Они предотвращают удар током, если человек коснется токоведущих частей электроустановок при неисправном электрооборудовании. Если возникнут токи утечки или короткое замыкание, встроенная защита от сверхтоков не допустит пожара.

Номинальный ток: от 6 до 63 А
Предельная коммутационная способность: 6 кА
Количество полюсов: 1P+N, 3P+N
Характеристика срабатывания: C
Монтаж: DIN-рейка

MDR, MDV — устройства дифференциальной защиты

ABP — это система управления энергоснабжением объекта. Если произойдет аварийное обесточивание линии, ABP автоматически подключат резервную линию. Это гарантирует стабильное питание в электросети и бесперебойную работу устройств.

Количество вводов: 2
Поддерживаемое количество коммутационных аппаратов: до 4
Степень защиты: IP54
Диапазон рабочих температур: от –40 до +45°С

ABP — устройства автоматического ввода резерва

Энергетика

Судостроение

Коммерческая недвижимость

Спортивные объекты

Частные объекты

Производственно-складские помещения

Подходят для объектов с различными токовыми нагрузками

Для объектов на стадии проекта

Поможем выбрать автоматический выключатель на стадии планирования электросети. Подберем совместимые комплектующие: шинопроводы, распределительные системы, коммутаторы и другие компоненты.

Для действующих энергосетей

Предложим оптимальный выключатель для существующей сети. Дадим указания по замене и монтажу выключателя, предложим совместимые компоненты.

Открытие собственного производственного цеха 17 800 м² в марте 2024 года

Локализация нового производственно-складского комплекса в Твери обеспечит короткие сроки производства и быструю доставку по всей России.

Широкий выбор комплектующих

Поставляем вспомогательные компоненты: шинопроводы, коммутаторы, системы распределения, оболочки и расходные материалы. Продукция полностью совместима со всеми выключателями ДКС.

1

2

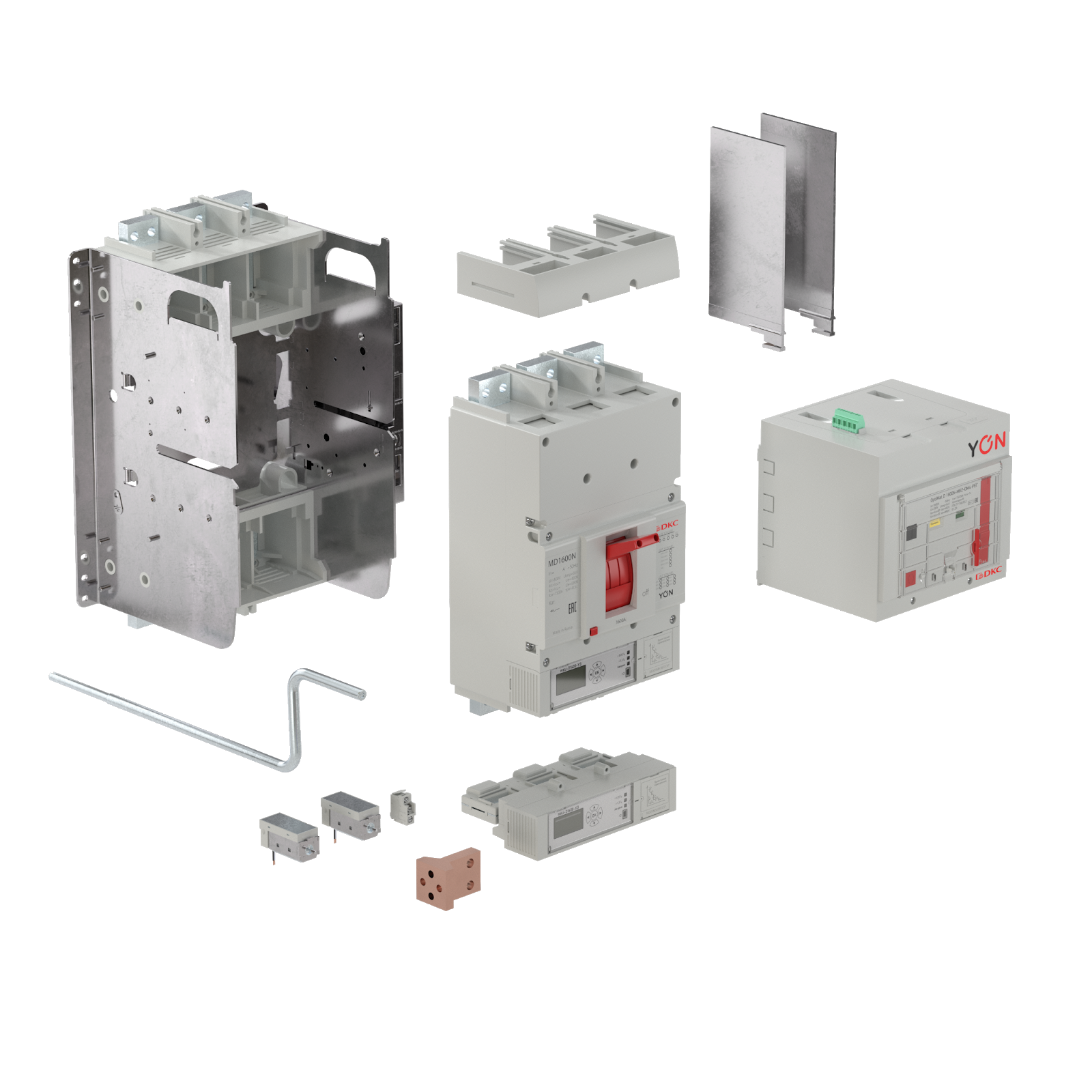

1 — Коммутационный блок
2 — Микропроцессорный расцепитель
3 — Термомагнитный расцепитель
4 — Независимый расцепитель
5 — Вспомогательные контакты (контакты управления и сигнальные)
6 — Минимальный расцепитель напряжения
7 — Контакты для заднего присоединения
8 — Межполюсные перегородки
9 — Клеммная крышка
10, 12 — Комплект втычного присоединения
11, 12 — Комплект выдвижного исполнения
13 — Привод двигательный
14 — Привод ручной дистанционный

13

4

5

9

10

11

8

7

6

Где купить

Доставка и самовывоз по Москве и области, Санкт-Петербургу и Ленинградской области, Твери и Тверской области, с понедельника по пятницу.

В Клубе ДКС

Посмотрите список дилеров и наличие продукции у нас на сайте:

У официальных дилеров

Комплексное решение для НКУ

Комплексная система распределения энергии разработана для построения низковольтных комплектных устройств (НКУ)

Все элементы производятся в России и спроектированы с учетом требований внутреннего рынка

НКУ строятся на базе системы «RAM power» и «RAM mcc», проверенных по стандартам ГОСТ IEC 6143−1 и ГОСТ МЭК 61 439−2

Структура системы — модульная, ее можно легко модернизировать, изменив или добавив функциональные блоки

Функциональные блоки имеют преперфорацию. Это сокращает время на обработку монтажных и лицевых панелей

Высокая рентабельность: система предусматривает использование выключателей разных производителей

Безопасность персонала и защита от распространения электрической дуги: внутреннее секционирование организовано до степени 4b

4

2

6

5

1

1

Автоматические выключатели «YON»
Система управления электродвигателями «RAM mcc»
Система для организации систем распределения «RAM Power»
Распределительный шинопровод «Hercules»
Трансформатор «Hercules»
Огнестойкие кабельные проходки «Vulcan»
Металлический лоток «S5 Combitech»
Система подвесов «B5 Combitech»

1
2

3

4
5
6
7
8

3

7

8

1
2
3
4
5
6
7
8

Компания ДКС, основанная в августе 1998 года, на сегодняшний день входит в число крупнейших производителей кабеленесущих систем и низковольтного оборудования в России и Европе.

Развивая свое производство, дистрибьюторскую сеть и новые направления, ДКС выполняет миссию по обеспечению мирового рынка электротехнических изделий высококачественной продукцией.

Импортное оборудование, квалифицированные специалисты, превосходное сырье позволили ДКС с первых дней представлять на рынке первоклассную продукцию, которая отвечает самым современным требованиям мировых стандартов.
